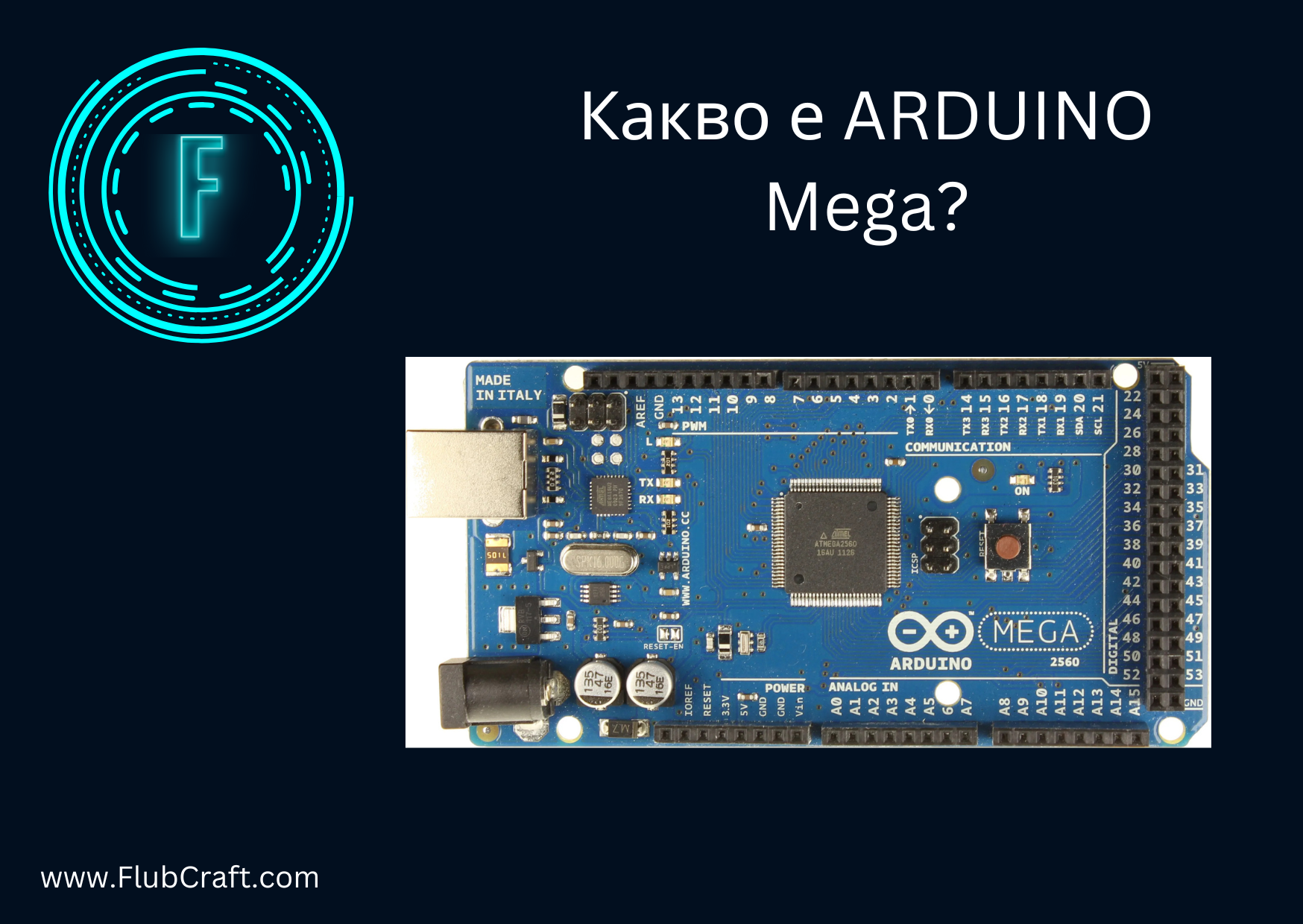

Какво е Arduino Mega?

Здравейте!

Електрониката е една от най-бързо развиващите се индустрии в света, което води до появата на множество нови идеи, иновации и проекти в съзнанието на хората. Днес започването на собствен проект вече не е трудна задача.

Отворените платформи като Arduino предоставят възможност на всеки да създава иновативни продукти, насърчавайки креативността и техническия напредък. В крак с технологичните промени, Arduino непрекъснато предлага нови и вълнуващи функции, които дават още повече възможности за развитие. Един чудесен пример за това е появата на ARDUINO MEGA.

Тази микроконтролерна платка, базирана на Atmega2560 и позната като Arduino Mega 2560, оказа значително влияние върху автоматизационната индустрия благодарение на своята лесна за използване платформа и впечатляващи характеристики.

Нека разгледаме по-подробно всички тези интересни функции.

В днешната тема ще разгледаме:

Какво представлява Arduino Mega 2560?
Какви са неговите характеристики?
Кратък преглед на конфигурацията на пиновете.
Основни предимства и недостатъци.

Какво представлява Arduino Mega 2560?

Arduino Mega 2560 е отворена платка за разработка, базирана на 8-битовия микроконтролер Atmega2560 AVR. Тя използва ATmega16U2 от Microchip Technology и може да бъде програмирана с помощта на Wiring/Processing език.

Основни характеристики:

54 цифрови входно/изходни пина, от които 14 могат да се използват като PWM изходи
16 аналогови входа
4 UART интерфейса (хардуерни серийни портове)
Кварцов осцилатор с честота 16 MHz
USB порт за свързване с компютър
Захранващ жак
ICSP хедър за програмиране на микроконтролера
Бутон за ресет

С ревизия 3 на Arduino Mega 2560 са добавени няколко допълнителни функции:

SDA и SCL пинове до AREF пина (за I2C комуникация)
IOREF пин и още един допълнителен пин до RESET

Основно предназначение на важните пинове и портове

Цифрови входно/изходни (Digital I/O) пинове

Използват се за предаване и приемане на цифрови сигнали.

PWM изходи (Pulse Width Modulation – Широчинно-импулсна модулация)

PWM пиновете се използват за управление на сигнали. Например:

Контрол на скоростта на двигатели
Регулиране на яркостта на светодиоди (LED)

Аналогови пинове

Предназначени са за четене на аналогови сигнали, като например:

Получаване на данни от сензори
Освен това, тези пинове могат да се използват и като универсални входно/изходни пинове (GPIO).

UART (Universal Asynchronous Receiver/Transmitter)

Позволява сериен комуникационен обмен между устройствата.

USB порт

Има две основни функции:

Свързване на Arduino Mega 2560 с компютър за програмиране
Захранване на платката

Захранващ жак (Power Jack)

Използва се за външно захранване на платката.

ICSP хедър (In-Circuit Serial Programming)

Позволява сериен програмен запис директно върху микроконтролера. Основната му роля е възстановяване на липсващ или повреден bootloader.

SDA (Serial Data)

Използва се за обмен на данни между Master и Slave устройства по I2C комуникация.

SCL (Serial Clock)

Служи като синхронизиращ тактов сигнал при комуникация между Master и Slave устройства.

IOREF

Осигурява референтно напрежение, с което работи платката.

Технически характеристики на Arduino Mega 2560

Параметър	Стойност
Микроконтролер	ATmega2560
Оперативно напрежение	5V
Входно напрежение (препоръчително)	7 – 12V
Входно напрежение (граници)	6 – 20V
Аналогови входове	16
Цифрови входно/изходни пинове	54
Постоянен ток за 3.3V пин	50mA
Постоянен ток на I/O пин	20mA
Flash памет	256kB (от които 8kB са за bootloader)
SRAM	8kB
EEPROM	4kB
Тактова честота	16MHz
Вграден LED пин	13

Конфигурация на пиновете на Arduino Mega 2560

Захранващи пинове:

3.3V & 5V – Тези пинове осигуряват регулирано захранване към платката Arduino Mega 2560.
GND (Маса) – Платката разполага с общо 5 GND пина.
Vin – Този пин служи за подаване на входно напрежение към платката.
- Важно! Входното напрежение трябва да бъде между 7V и 12V.
- Ако се използва като изход, автоматично ще предоставя 5V.

Функционални пинове:

Reset (RST) – Използва се за нулиране на функционалността на платката.
AREF (Analog Reference Voltage) – Позволява използване на референтно напрежение за аналоговите входове.

Аналогови и цифрови пинове:

Аналогови входове (A0 – A15) – Общо 16 аналогови пина, които могат да бъдат регулирани чрез AREF.
Цифрови входно/изходни пинове (D0 – D53) – Общо 54 цифрови пина, от които:
- PWM (Pulse Width Modulation) пинове:
  - D2 – D13
  - D44 – D46

Комуникационни интерфейси:

Сериен интерфейс (UART):
- TXD – Използва се за предаване на серийни данни.
- RXD – Използва се за приемане на серийни данни.
I2C комуникация:
- SDA (Serial Data – Пин 20) – Използва се за обмен на данни между устройства.
- SCL (Serial Clock – Пин 21) – Осигурява синхронизиран часовников сигнал.
SPI (Serial Peripheral Interface) комуникация:
- Широко използван за комуникация между микроконтролери и периферни устройства.

Външни прекъсвания:

Общо 6 пина за генериране на прекъсвания при:
- Ниско ниво на сигнала
- Растящ или падащ ръб
- Промяна в сигнала

Предимства и недостатъци на Arduino Mega 2560

Както всяко устройство, Arduino Mega 2560 има както предимства, така и някои недостатъци. Нека разгледаме и двете.

Предимства на Arduino Mega 2560

По-голяма памет и повече входно/изходни пинове – Разполага с повече I/O пинове в сравнение с други платки от серията Arduino, което позволява свързване на множество компоненти.
Високоскоростна комуникация – Поддържа 4 хардуерни серийни порта (USART), което улеснява комуникацията с различни устройства.
Разнообразни опции за захранване – Платката може да бъде захранвана по три различни начина:

Чрез USB кабел
Чрез Vin пина
Чрез захранващ жак (Power Jack)

Вградена защитна полифузия – Платката разполага с автоматично възстановяващ се предпазител, който предотвратява прегряване на USB порта на компютъра при прекомерен ток.
Двойна система за регулиране на напрежението – Има два вградени стабилизатора на напрежение (5V и 3.3V), което дава гъвкавост за работа с различни компоненти.

Недостатъци на Arduino Mega 2560

Ограничена до 8-битова архитектура – Платката работи с 8-битов микроконтролер, което ограничава нейната производителност в сравнение с по-мощни 32-битови платки.
Ограничена тактова честота – Работи на 16 MHz, докато някои съвременни микроконтролери предлагат значително по-висока тактова честота (до 100 MHz+).

С тази статия се надяваме, че сте научили повече за Arduino Mega 2560 – неговите характеристики, конфигурация на пиновете, предимства и недостатъци. Останете с нас за още полезни статии, свързани с Arduino!
