Електронни схеми и платки



Ключът към едно електронно устройство не са само компонентите, които съдържа, но и начинът, по който те са подредени във вериги. Най-простата възможна верига е непрекъсната верига, свързваща два компонента, като две мъниста, закрепени на една и съща огърлица. Аналоговите електронни уреди обикновено имат много по-прости схеми от цифровите. Едно основно транзисторно радио може да има няколко десетки различни компонента и платка вероятно не по-голяма от корицата на книга с меки корици. Но в нещо като компютър, който използва цифрова технология, веригите са много по-плътни и сложни и включват стотици, хиляди или дори милиони отделни пътища. Най-общо казано, колкото по-сложна е веригата, толкова по-сложни операции може да изпълнява.

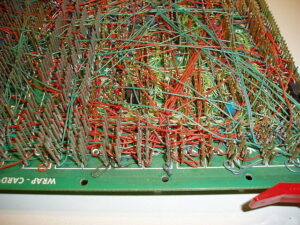

Електронна печатна платка

Електронни схеми и платки



Ако сте експериментирали с проста електроника, ще знаете, че най-лесният начин за изграждане на верига е просто да свържете компоненти заедно с къси дължини на меден кабел. Но колкото повече компоненти трябва да свържете, толкова по-трудно става това. Ето защо дизайнерите на електроника обикновено избират по-систематичен начин за подреждане на компонентите върху това, което се нарича платка. Основната платка е просто правоъгълник от пластмаса с медни свързващи релси от едната страна и много дупки, пробити през нея. Можете лесно да свържете компонентите заедно, като ги пробиете през дупките и използвате медта, за да ги свържете заедно, като премахнете парчета мед, ако е необходимо, и добавите допълнителни проводници, за да направите допълнителни връзки. Този тип печатна платка често се нарича „макетна платка“.
Електронното оборудване, което купувате в магазините, прави тази идея крачка напред, използвайки платки, които се правят автоматично във фабриките. Точното оформление на веригата се отпечатва химически върху пластмасова дъска, като всички медни пътеки се създават автоматично по време на производствения процес. След това компонентите просто се прокарват през предварително пробити отвори и се закрепват на място с вид електропроводимо лепило, известно като спойка. Верига, произведена по този начин, е известна като печатна платка (PCB).

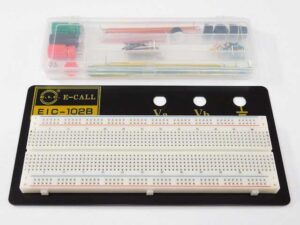

Макетна Платка

Електронни схеми и платки



Въпреки че печатните платки са голям напредък при ръчно окабелените платки, те все още са доста трудни за използване, когато трябва да свържете стотици, хиляди или дори милиони компоненти заедно. Причината, поради която ранните компютри бяха толкова големи, жадни за енергия, бавни, скъпи и ненадеждни, е, че техните компоненти бяха свързани ръчно заедно по този старомоден начин. В края на 50-те години обаче инженерите Джак Килби и Робърт Нойс разработиха независимо един от друг начин за създаване на електронни компоненти в миниатюрна форма върху повърхността на парчета силиций. Използвайки тези интегрални схеми, бързо стана възможно да се изстискат стотици, хиляди, милиони и след това стотици милиони миниатюризирани компоненти върху чипове от силиций с размерите на нокът. Ето как компютрите стават по-малки, по-евтини и много по-надеждни от 60-те години нататък.
