Как да захранвате Arduino Nano с батерия Оставете Коментар

Опитвате ли се да захранвате вашия Arduino nano чрез батерия? Имате проблеми със захранването? Този блог е за вас.

Много от нас искат захранване за Arduino чрез батерия за нашите преносими проекти. Предимно Arduino nano се използва за преносими проекти само поради предлагания размер. Малък и ефективен за проекти с ниска мощност и малки размери.

Можете да го захранвате по няколко начина, показани по-долу

1. Литиево-йонни батерии

2. Литиева полимерна батерия

3. Презареждаеми/не презареждаеми AA батерии

4. Други батерии

Можете да използвате и много други видове батерии в зависимост от батериите, които имате. Процесът ще бъде същият. Можете да използвате сложни процеси, за да постигнете това.

Няма да разглеждам литиево-полимерни батерии, тъй като обикновено не се използват за захранване на Arduino nano. Li-Po батериите са основно за високопроизводителни нужди в дронове.

Захранване на Arduino Nano с литиево-йонни батерии

Нека поговорим за литиево-йонни батерии за захранване. Те са евтини и лесни за зареждане и имат добър жизнен цикъл.

Литиево-йонни батерии в зависимост от вашите работни изисквания. Използвам 18650 тук и ще говорим само за литиево-йонните батерии.

Задължителни неща

• Литиево-йонни батерии
• Държач за батерия
• Платка за защита на батерията

Стъпка 1- Поставете батерията в държача на батерията.

• Изберете Държач за батерии в зависимост от вида на използваните батерии. Тук използвам литиево-йонни батерии 18650, така че ще използвам държач за батерии 18650.

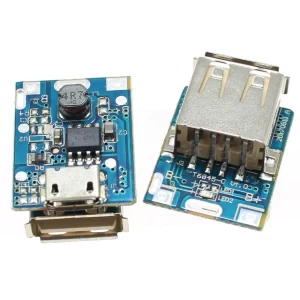

Стъпка 2: Свържете клемите на държача на батерията със защитната платка

Можете да разгледате и някои от нашите предложения.

TP4056 1A Li-ion Модул за зареждане на батерията без токова защита – Micro USB

Свържете положителния (B+) и отрицателния (B-) на защитната платка с клемите на държача (запоете ги правилно). След това свържете платката за защита на батерията към стандартното микро USB зарядно устройство на телефона. След като се зареди, ще свети зелена светлина.

Стъпка 3- Сега заредете батерията с Micro-USB зарядно за телефон

В тази платка можете да зареждате батерията си с основно зарядно за телефон с микро USB порт. След като ядрото е напълно заредено, платката ще покаже светещ зелен светодиод.

Стъпка 4- Свържете USB порта на Arduino Nano

След зареждане трябва да премахнете микро USB и да свържете USB порта на вашия Arduino nano към женския USB на защитната платка. Сега платката Arduino ще работи.
Можете да правите всякакви преносими проекти с батерия и Arduino.
Тази верига за свързване на батерия със защитна платка може да действа като power bank за вашия телефон. Можете дори да го използвате за захранване на различни USB устройства или за зареждането им. Така че стигаме до заключението, че тази схема е многофункционална и е много преносима и ефективна.

Надяваме се, че този блог ви даде малко информация. Ако имате някакви предложения или идеи, моля, уведомете ме в секцията за коментари.
