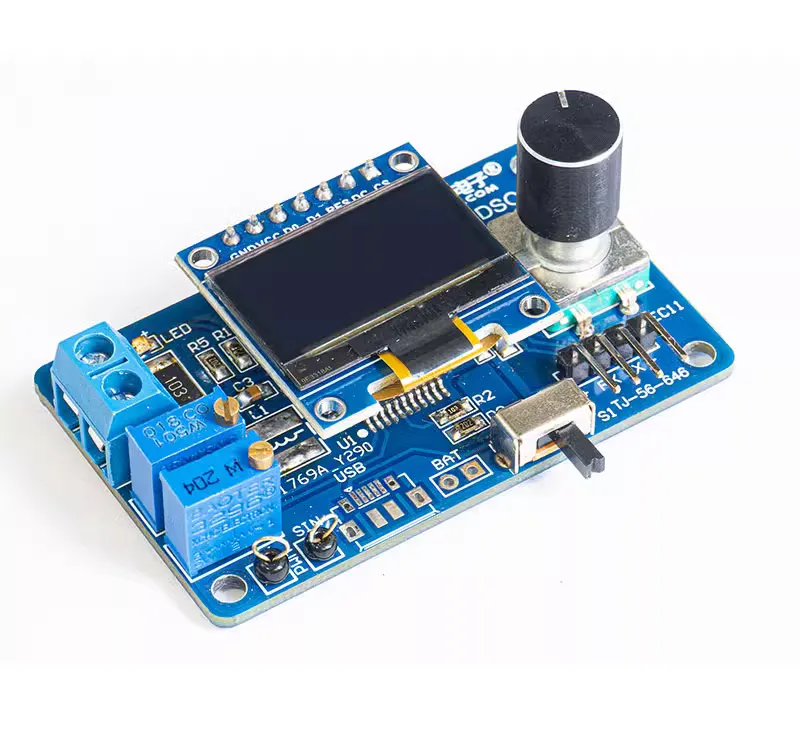

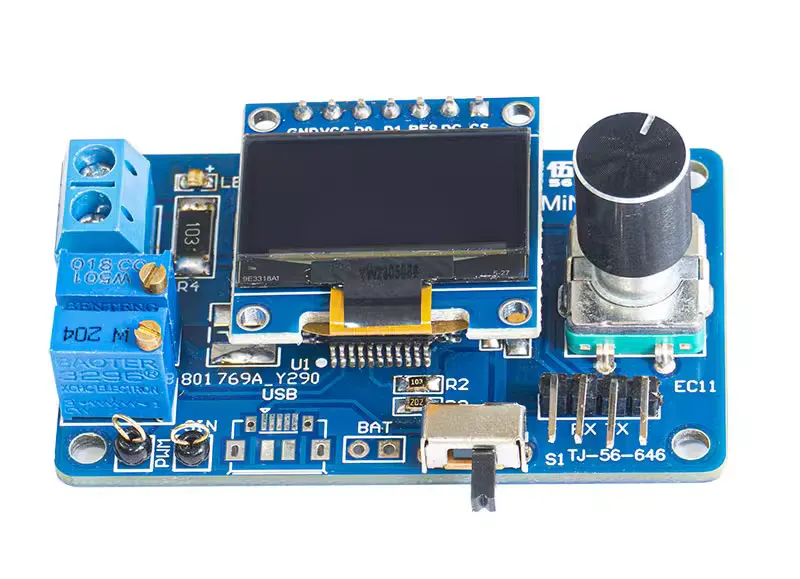

Направи си сам – Мини LCD Осцилоскоп – Без Обвивка

Това е прост осцилоскоп, направен с микроконтролер STC8A8K. Изисква само малко количество компоненти и е лесен за сглобяване. Функцията може да покрива прости измервания. Този комплект има за цел да изгради основен модел на осцилоскоп с възможно най-простите принципи и възможно най-малко хардуер. Изходният код е лесен за разбиране и също така е много подходящ за заинтересовани електронни ентусиасти да учат и изследват, докато използват продукта.

Размер на печатната платка: 57 * 34 мм
Работно напрежение: 4-5V
Едночипов компютър: STC8A8K64S4A12
Дисплей: 0,96 инча OLED екран -7P, 128 * 64 резолюция
Брой канали: един канал
Sec/div: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us налични само в режим на автоматично задействане)
Диапазон на напрежението: 0-30V
Ниво на семплиране: 10kHz@100us /Div
Ниво на задействане: Ниво на задействащо напрежение
Наклон на тригера: ↑ – нарастващ фронт, ↓ – тригер на падащ фронт
Режим на задействане: A-автоматичен режим, N-нормален режим, S-единичен режим.

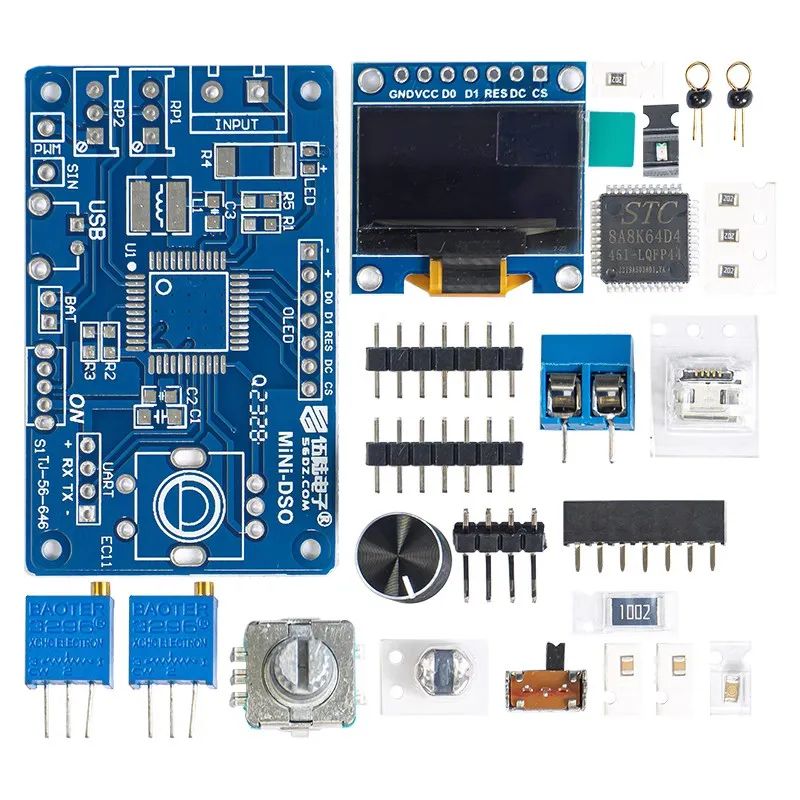

Продуктът идва с инструцкии за сглобяване! Поради различните видове, действителният цвят на артикула може да е малко по-различен от цвета, показан на снимките.

Внимание! Съдържа малки и остри предмети, децата трябва да бъдат наблюдавани от възрастен, за да избегнете поглъщане или нараняване!

Забележка: Всички цени, спецификации и снимки могат да бъдат променяни без предизвестие. Фирмата не носи отговорност за типографски или илюстративни грешки. Всички снимки на продукти са илюстративни. Възможно е разминаване между изображението и реалния артикул, без това да променя основните параметри и характеристиките му.
