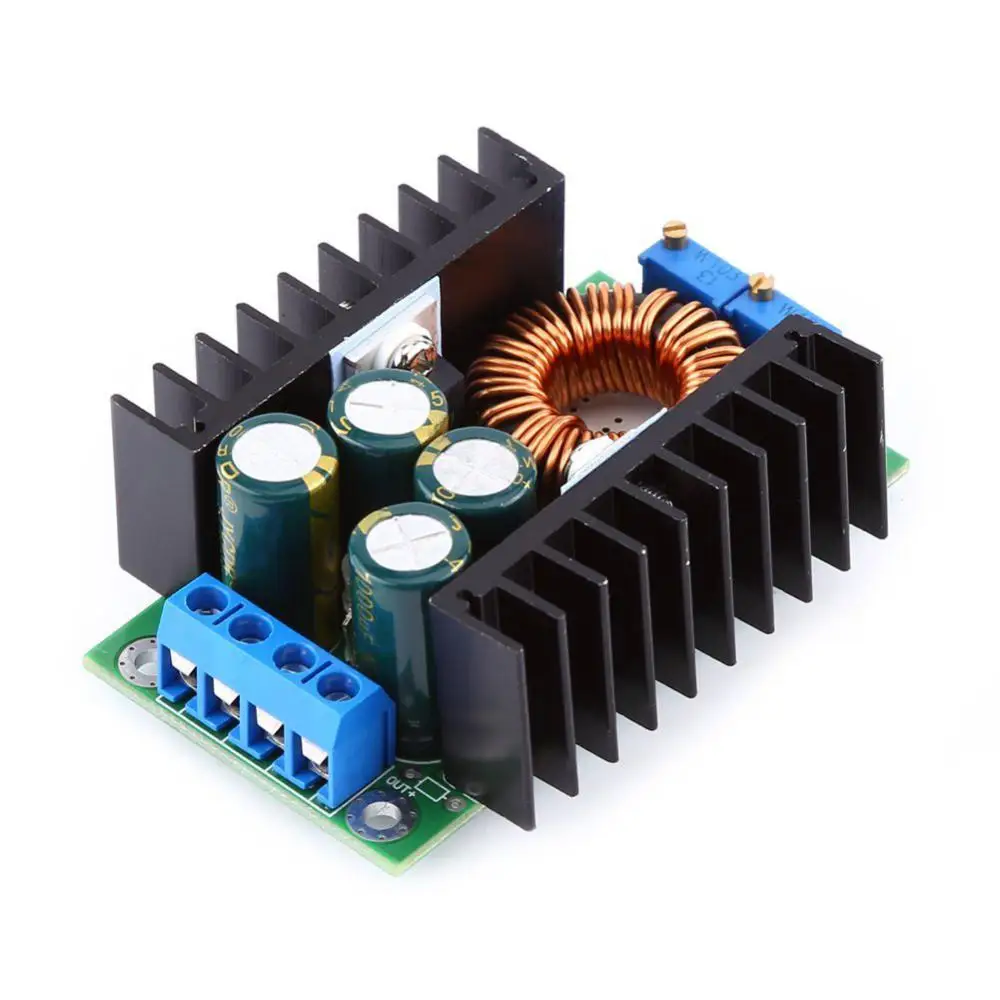

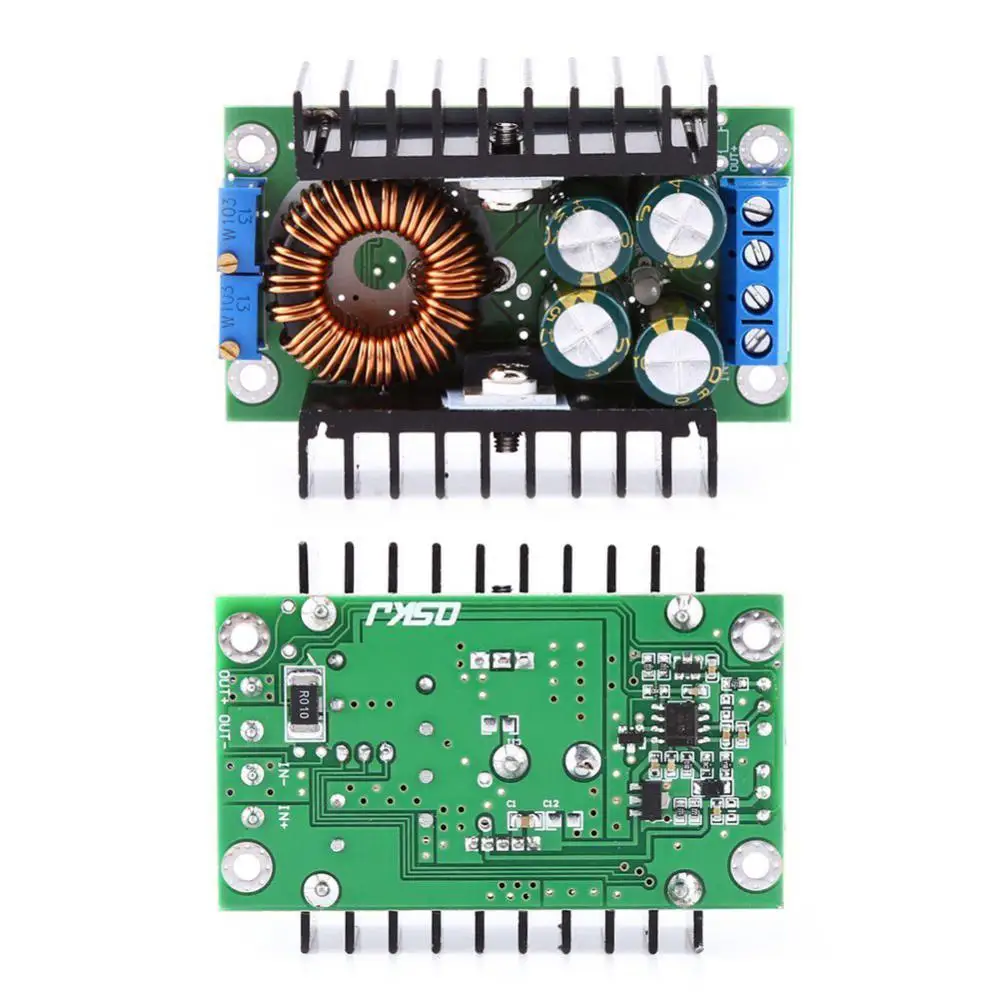

DC-DC Понижаващ Преобразовател XL4016 с токов регулатор

Наличност:

В наличност


Понижаващ преобразувател с XL4016 с токово регулиране

9.00 лв.

В наличност

Понижаващ преобразувател с XL4016 с токово регулиране се използва за понижаване на DC напрежения. Работното входно напрежение е 7V до 32V , а изходното 1V до 28V. Изграден е на базата на интегрална схема XL4016, работеща като понижава (buck converter) с вграден силов транзистор. Схемата работи с много малко външни елементи и затова е предпочитана за изграждане на такъв тип преобразователни платки. Интегралната схема предоставя КПД достигащо до 95% в оптимални случаи. Ниска е и консумацията в покой, когато няма свързан товар – до 10mA. Вграденият силов транзистор позволява захранване на схемата до около 4A, а при осигуряване на допълнително охлаждане чрез обухване – до 8A. Изходното напрежение се настройва с много оборотен прецизен тример Потенциометър. Текущата реализация на ИС XL4016 позволява и настройка на изходен ток – също чрез тример. Свързва се посредством входни (IN) и изходни (OUT) клеми:

  • Входна клема IN – свързва се входно напрежение, като се спазва поляритет
  • Изходна клема OUT – свързва се товар, като се спазва поляритет

Предимства на DCDC понижаващ преобразувател с XL4016

  • Малки размери на платката, позволяват лесно вграждане в устройства
  • Лесна настройка на изходното напрежение – с прецизен Потенциометър
  • Лесна настройка на изходен ток – с прецизен Потенциометър
  • Високи показатели – с монтиране на вентилатор се постигат до 8A изходен ток

Приложения на DCDC понижаващ преобразувател с XL4016

  • Приложения в автомобила
  • Приложения в индустрията
  • Приложения при захранвания с батерии
  • Използване като драйвер за LED светлина
  • Осигуряване на множество изходни напрежения от едно входно в устройства с малки размери
